六轴厢式计量检衡车通常由牵引车、计量检衡车半挂车、随车叉车、砝码等四部分组成，其中牵引车可以选择6*2（后提升后桥）或6*4任一种驱动形式；主要应用在高速公路动态衡检测及检定工作，简图如下：
一、T7H400 6×4牵引车主要参数及配置
A、整车参数
外廓尺寸/毫米 7,095×2,496×3,980
轴距/毫米 3,400+1,400
后悬/毫米 750
驾驶室 高顶驾驶室
自重/公斤 8,800
前回转半径（毫米） 2,915 / 2,465
后回转半径（毫米） 2,260 / 2,220
B、发动机
型号 MC11.40-60共轨发动机带发动机冷启动及压缩空气控制管理系统
排量 10.518 升
最大功率 400 马力(298KW)/1,900rpm
最大扭矩 2,500牛米 (1,050~1,350转/分钟)
排放标准 国6
变速箱
型号 采埃孚ZF16S2530 TO变速箱，16个前进挡，2个倒挡.
C、前后桥
前桥 VOK-07下沉桥，抛物线形钢板弹簧，配稳定杆。
后桥 MCY13Q单级减速桥，ECAS气囊悬挂，后桥平衡杆，后桥差速锁
速比 3.36
D、制动系统
(EBS)电子制动系统
防抱死制动系统(ABS)
驱动防侧滑系统（ASR）
发动机排气制动
空气干燥器加热
前桥盘式制动
双管路制动连接
车辆坡道起步辅助系统
轻型铝制储气筒
车辆稳定系统（ESP）
挂车制动装置
E、燃油系统
油箱 600升铝制油箱，右置，油箱盖可锁
尿素罐 75升/35L
油水分离器及柴油滤芯 带加热的油水分离器及柴油滤芯
F、轮胎
钢制轮辋12R22.5
G、鞍座
JOST JSK 50鞍座，高度185 mm，安装板高度 40 mm，中央润滑系统
H、电气系统
三相交流发电机28V/120A/3360W，电瓶2×12V/180Ah，驾驶室后配24V 7+4 孔挂车插座、挂车 ABS 插座。
I、驾驶室内配置
双层豪华卧铺，驾驶员气垫座椅，副驾驶员机械减震座椅，可前后位置、靠背倾斜度可调，多处储物空间，空调，收音机 + CD，天窗，中控锁，机械式遮阳卷帘，左右门窗电动升降，阅读灯，微尘过滤器，可加热电动调节后视镜，左右两侧广角镜, 前下视镜，司机扶手，2把遥控钥匙等。带有驻车空调；
二、计量检衡半挂车
计量检衡半挂车由厢体、砝码定位装置、叉车定位装置、尾部蹬车装置等组成；
叉车通过尾部蹬车装置上下叉车，并固定在车辆尾部，保证整体载荷的分布；
车辆行走状态下，叉车固定在车厢内，尾部蹬车装置通过动力单元液压起升，厢体尾部带有调整角度的斜面板体，通过举升油缸保证在一个平面上；

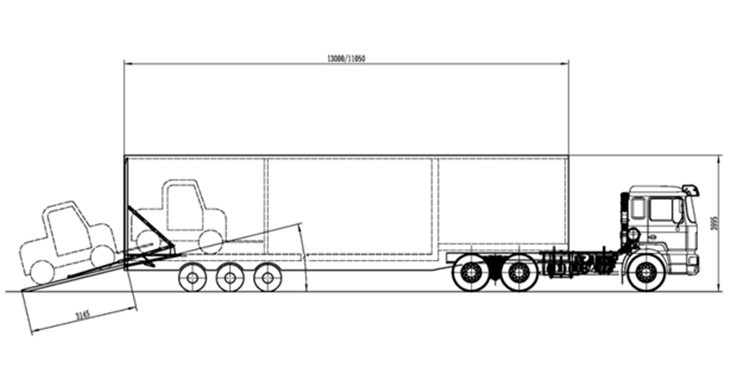

厢式检衡车整体示意图
※半挂车配置
加工定制： 是
种类： 厢式计量检衡车
品牌： 汇斯诚牌
型号： DWJ9400厢式检衡车（正在开发）
类型： 半挂
厢体材料： 铁板/玻璃钢
装载重量： 40000（kg）
整车外形尺寸 13000,11500*2550*3950（mm）
鞍座承载： 16000（kg）
鞍座高度： 1320（mm）
轮胎规格： 10.00R20 16PR
轮胎数： 12
前悬半径： 1100（mm）
有效载荷： 35000（kg）
性能描述：
侧门为平开门；
尾门为蹬车装置，为液压提升，动力单元操作；
布置有叉车固定装置，砝码固定装置；
内部带有LED照明灯；
半挂车整体骨架为钢制骨架，折弯铁板采用焊接的形式在骨架表面，骨架材料经过酸洗、磷化、电泳处理；
车辆出厂前做淋水试验，确保车辆的气密性；
厢体材料：可选择玻璃钢，折弯板，铝合金拼版等材料

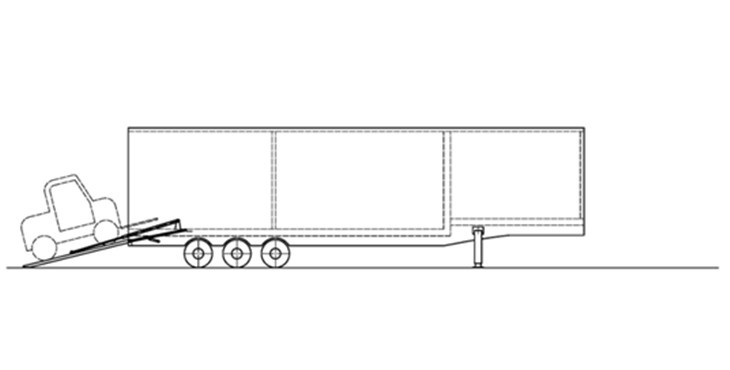

厢式检衡车叉车卸车过程

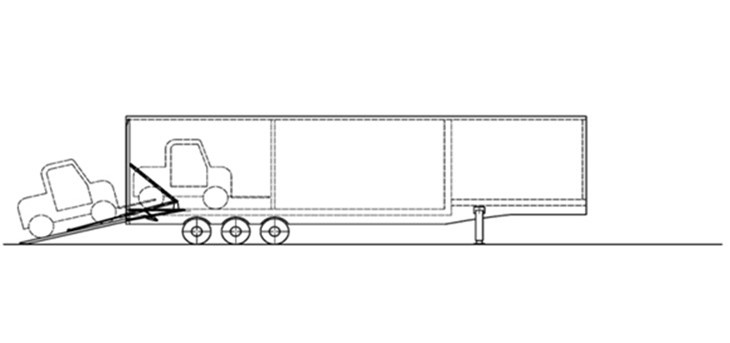

厢式检衡车叉车装车过程

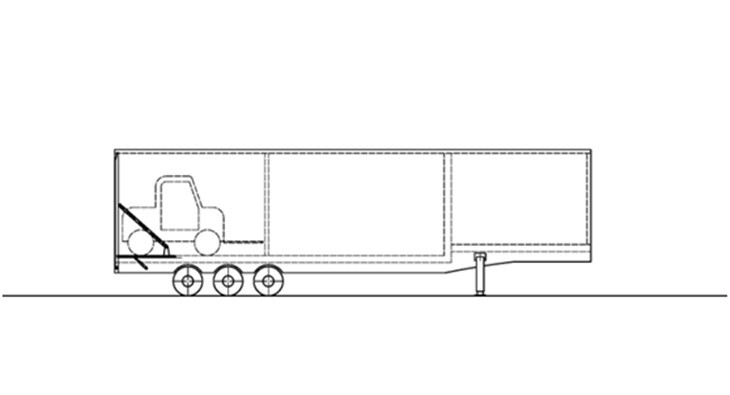

厢式检衡车叉车装载图
三、随车叉车部分（合力K系列CPCD35内燃平衡重式叉车）
产品特点：
l 整车外形简洁流畅，富有时代感。
l 采用整体式机罩，改善车体覆盖件外观，增加驾驶员腿部空间，减少因机罩和后底板配合不好而导致发动机机舱噪音外漏。
l 优化方向盘、座椅、仪表架等处人机工程尺寸，提高驾驶员的操作舒适性，进一步改善司机视野。
l 采用铸造转向桥，对关键部位进行密封，防水防尘效果可靠，提高了转动连接件的寿命和可靠性；预留转向油缸安装缺口，方便油缸拆装，安装维修性能提高；转向主销与桥体铰接处采用圆锥滚子轴承，可同时承受径向和轴向力，大幅度提高转向桥寿命同时降低了使用维护成本。
l 横置油缸转向桥与车架连接采用减振橡胶垫支撑，降低整车振动，提高操作者舒适性。
l 采用新型的方向盘调整机构，提高操作的舒适性。
l 带有驾驶室，安装有暖风系统，应对北方的低温天气。
l 机罩开启角度可达80°
产品参数：
额定起重量 （kg）： 3500
动力形式 柴油
发动机型号 全柴发动机
全长(不带货叉) mm 2682
最大起升高度 mm 3000
载荷中心距 mm 500
全宽 mm 1225
全高(护顶架处) mm 2090
最小转弯半径(外侧) mm 2400
最大行驶速度(满载/空载) km/h 18/19
自重 kg 4770
四、铸铁砝码
(3.1)质量、准确度等级均符合JJG99-2006《砝码》国家计量检定规程的要求；
(3.2)形状方形，可多层叠放装卸，可用叉车装卸，吊车也可多块装卸且在较小区域能够摆放，底面设计为凹槽、顶面有凸台，叠放时自动定位；
(3.3)质量达到国家M1 等级标准，表面光洁、无毛刺、无气孔；
(3.4)M1 等级；1000kg/个，材质为铸铁，密度:7.1g/cm3；数量：30个；
(3.5)外形尺寸：1200*600*300mm；
(3.6)砝码铸有生产企业标识(正面铸有**计量1000kg )；
（3.7)砝码端面要铸有编号如：01、02…20；每个砝码要配有调整仓，调整仓螺栓采用不锈钢内六方制造；
(3.8)砝码提供法定质监部门检定证书；

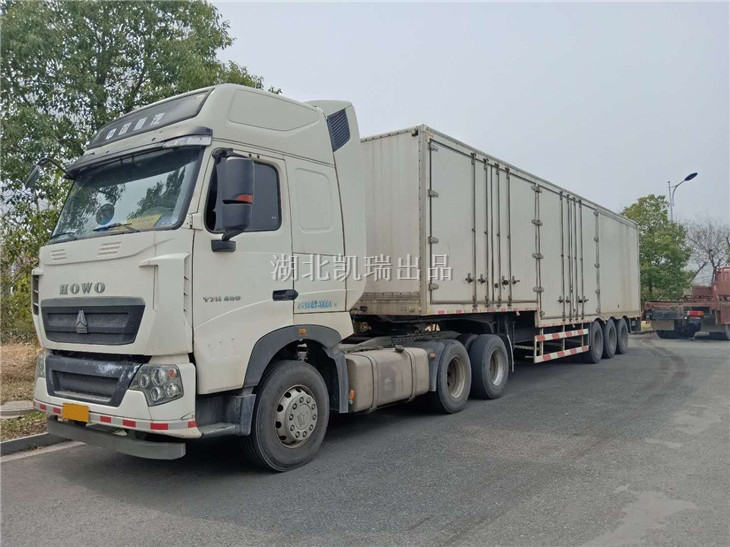

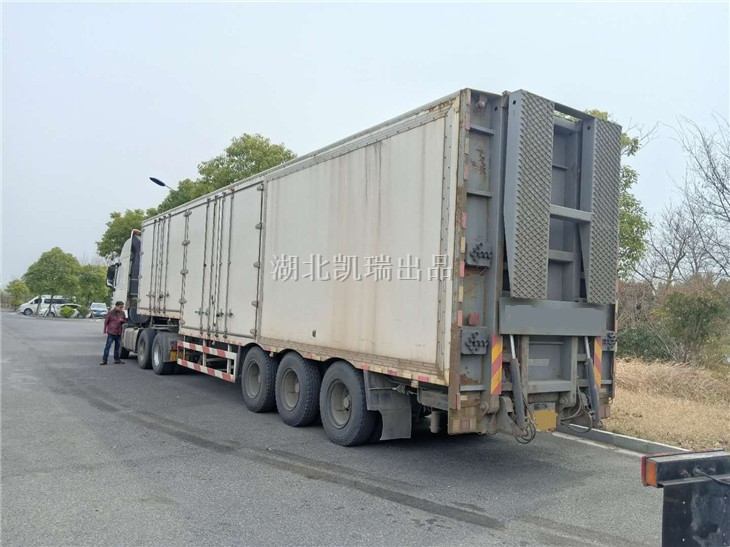

厢式计量检衡车侧面

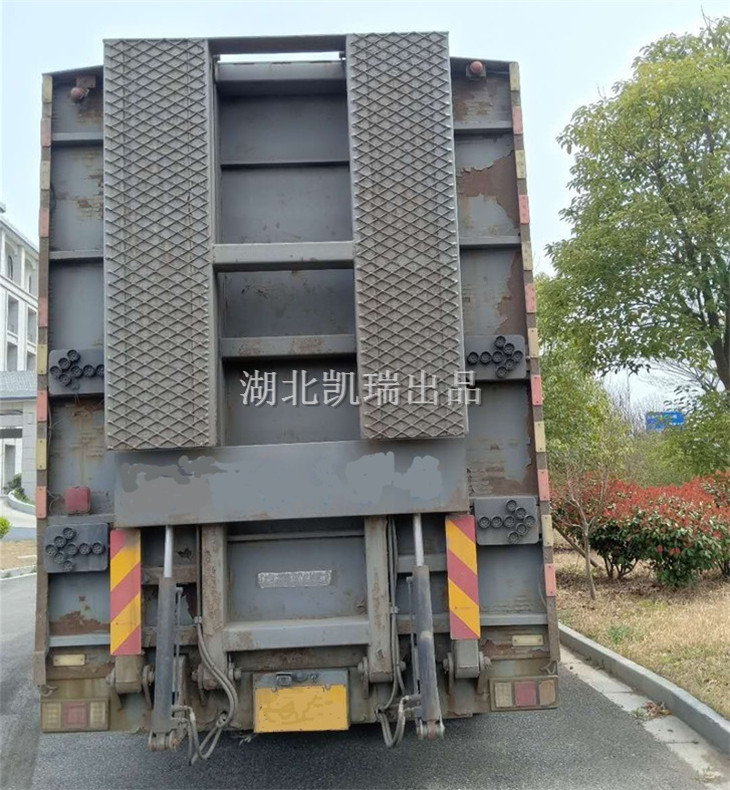

厢式计量检衡车尾板图
