箱式计量检衡车

厢式计量检衡车-五十铃厢式检衡车-国六四轴厢式检衡车- DWJ5321JJHXS6型计量检衡车

作者: 来源: 日期:2021/12/22 14:39:41 人气:158 我要询价

五十铃国六厢式计量检衡车,五十铃国六QL1320W6VDHY厢式检衡车底盘,6WG1-TCG61国六排放柴油机;16档自动变速箱,高顶驾驶室,2人;厢式计量检衡车,飞翼式开启侧门,尾门承重7000kg,尺寸:11990×2550×3980mm,可装载12吨大砝码,搭配合力3.5吨叉车;现简单介绍如下:



   A、底盘类参数

      整车型号名称:DWJ5321JJHXS6型计量检衡车(公告正在开发,还未公示)

      外形尺寸(长××mm):11990×2550×3980

      车厢尺寸: 9000×2450×2460mm

      底盘型号: QL1320W6VDHY

      轴距mm1850+4575+1370

      驱动形式:8×4

      总质量(kg):32000

      整备质量(kg):31870

      发动机型号:6WG1-TCG61(国六排放)

      发动机功率(kw):338460马力)

      发动机类型:直列6缸增压中冷四冲程高压共轨

      发动机排量(ml):15681

      变速箱:16

      后桥悬挂:少片簧\后鼓式制动器

      最高车速:89公里/小时

      油箱:400L铝合金油箱

      方向机:ZF8098方向机

      轮胎规格:12R22.5 16PR真空胎

      驾驶室准乘人数:2

      排放标准:GB3847-2005,GB17691-2018国Ⅵ

      制动系统: ABS防抱死刹车系统(配置驱动力防滑、电子制动力分配)、制动片间隙自动调整,冷启动电加热系统

      其他:平顶驾驶室、四点悬浮式驾驶室悬置,方向盘为手动调节,可调节高度和角度;各种开关方便操作,一键升降式车门玻璃、电控空调,电动电加热后视镜、大型空调滤芯保证室内空气质量;铝合金油箱加燃油防盗装置、电动驾驶室举升。



B、厢式计量检衡车折叠尾板系统技术参数

      厢式计量检衡车液压系统,安装于车厢后部,由两个液压杆组成的液压系统整体驱动,两个驱动尾门折叠的液压缸,主体钢结构构成的叉车爬梯装置,叉车通过该装置上下车辆,车辆运行时锁紧在车厢内,在工作完成后,为保证安全,整个装卸系统紧锁在检衡车上

   2.1液压系统额定工作压力(Mpa          20

   2.2装卸时间(s                      600

   2.3最大承载重量(kg                          7000

   2.4材料材质:高强度钢板;外面为树脂材料(或瓦楞板),整体具备防水;

   2.5操作方式:有线遥控操作;

   2.6支撑装置:带有液压伸缩式支撑腿;

   2.7带有工作警示灯,整体照明装置,整体式安装架;

   2.8配装有叉车固定装置及锁紧装置,保证叉车随车运行安全;

   2.9车厢尾部车门为折叠式液压尾板设计,尾板平面为防滑式钢板,保证叉车上下有足够摩擦力;尾板为两段,一段为车厢门,一段为延长段,降低坡度;

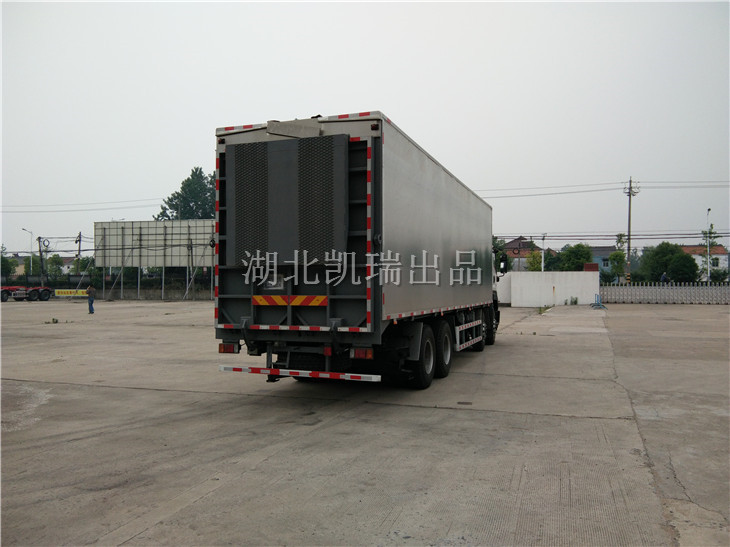

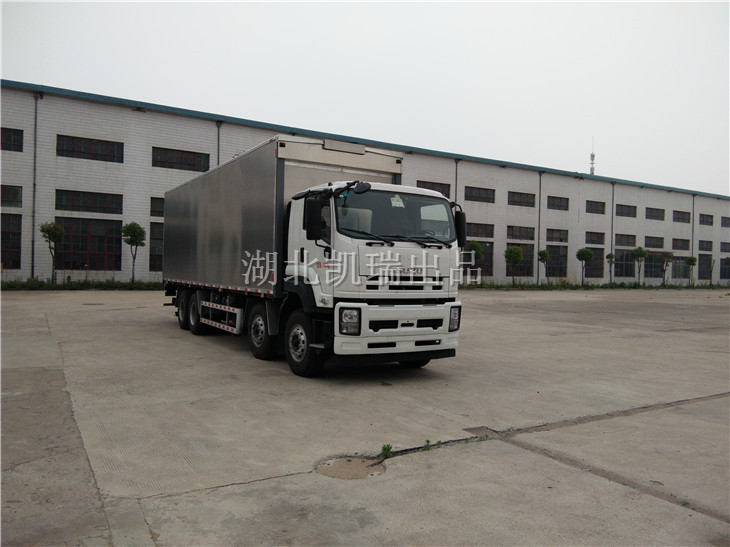

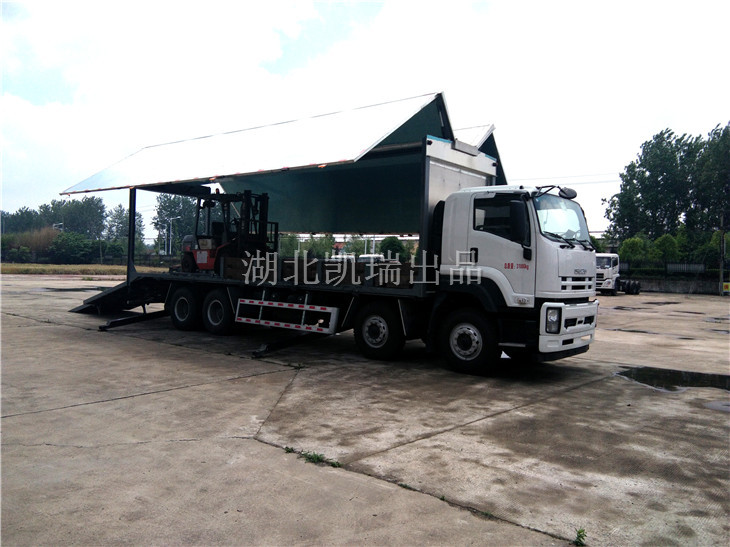

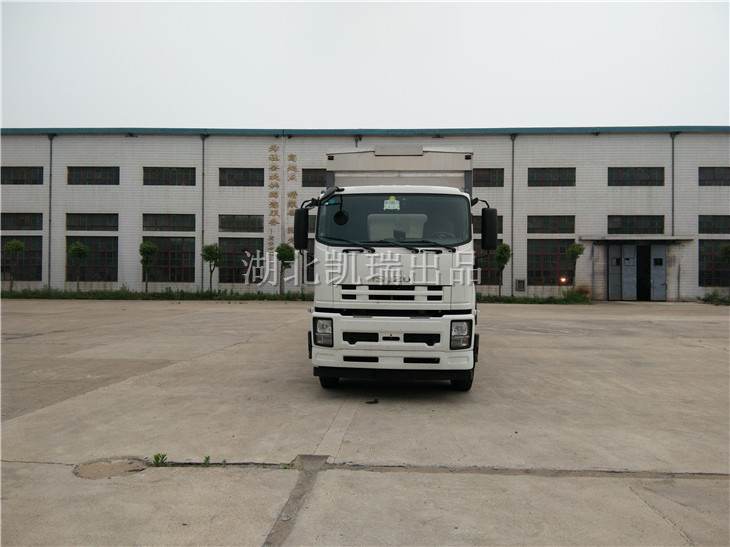

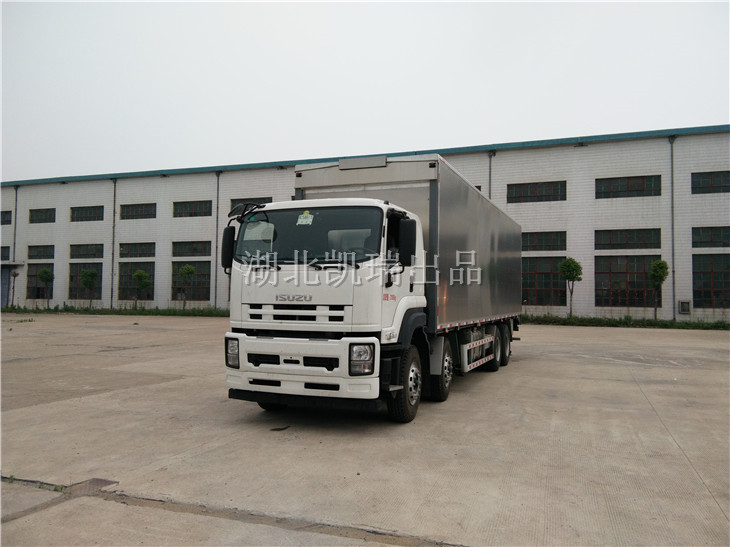

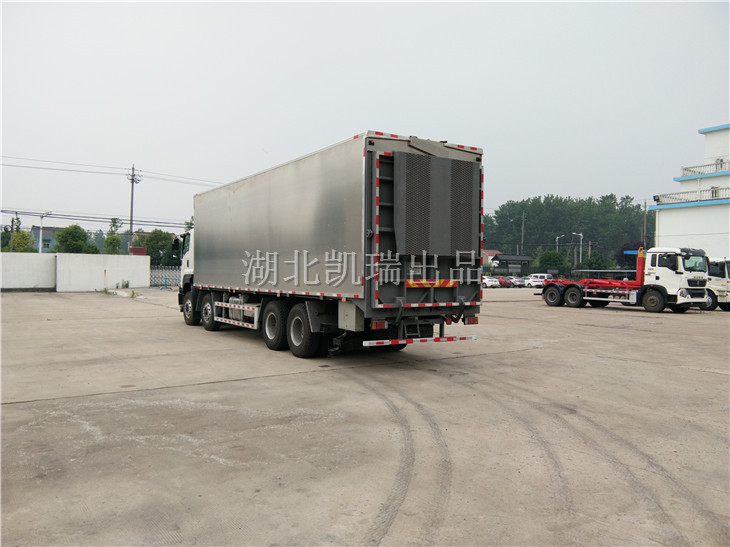

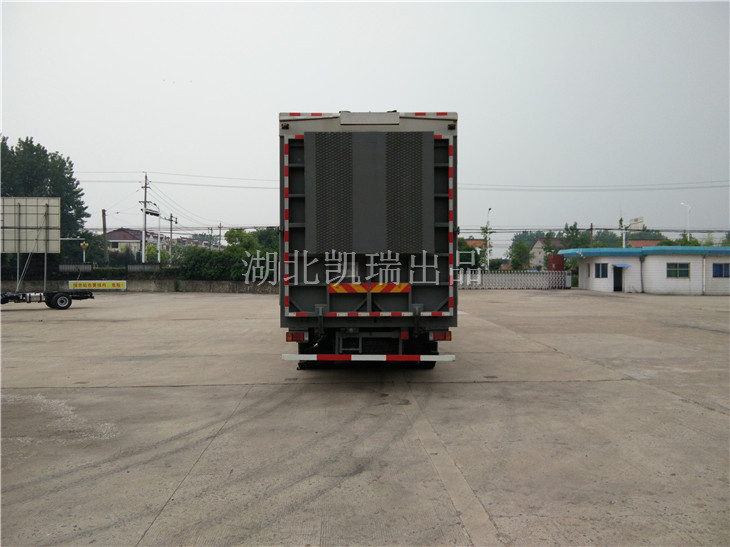

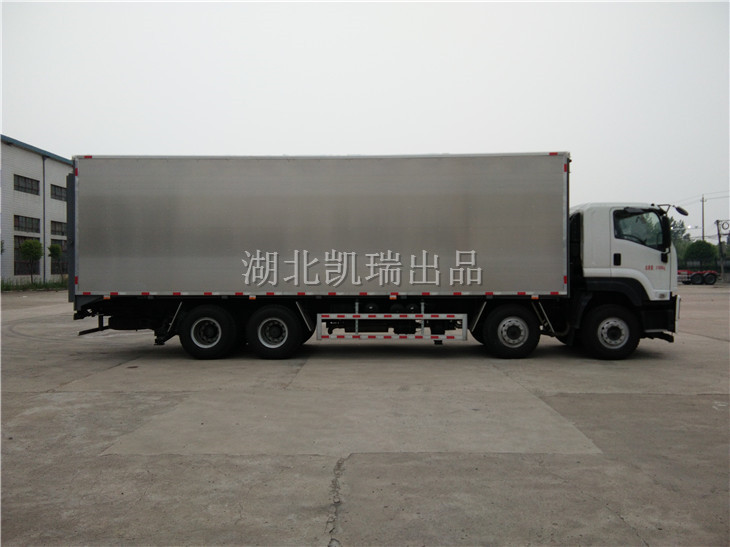

  2.10原理图及展示图
